CNC পেরিফেরাল সন্নিবেশ নাকাল মেশিন

CNC পেরিফেরাল ইনসার্ট গ্রাইন্ডিং মেশিনের শীর্ষস্থানীয় দেশীয় নির্মাতাদের একজন হিসাবে, TXMC-এর সদর দফতর ওয়েনলিং, ঝেজিয়াং-এ অবস্থিত। 20 বছরেরও বেশি টুলিং দক্ষতার সাথে, এটি 128টি দেশে পরিবেশন করে R&D থেকে বাণিজ্য পর্যন্ত সম্পূর্ণ চেইন পরিচালনা করে। এর পণ্য পরিসরে ড্রিল বিট, ট্যাপ, লেদ টুল এবং পেরিফেরালগুলির জন্য নির্ভুল গ্রাইন্ডার রয়েছে এবং TXMC আপনার সাথে ভবিষ্যতের মান তৈরি করার জন্য উন্মুখ।
মডেল: TX-SE400

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

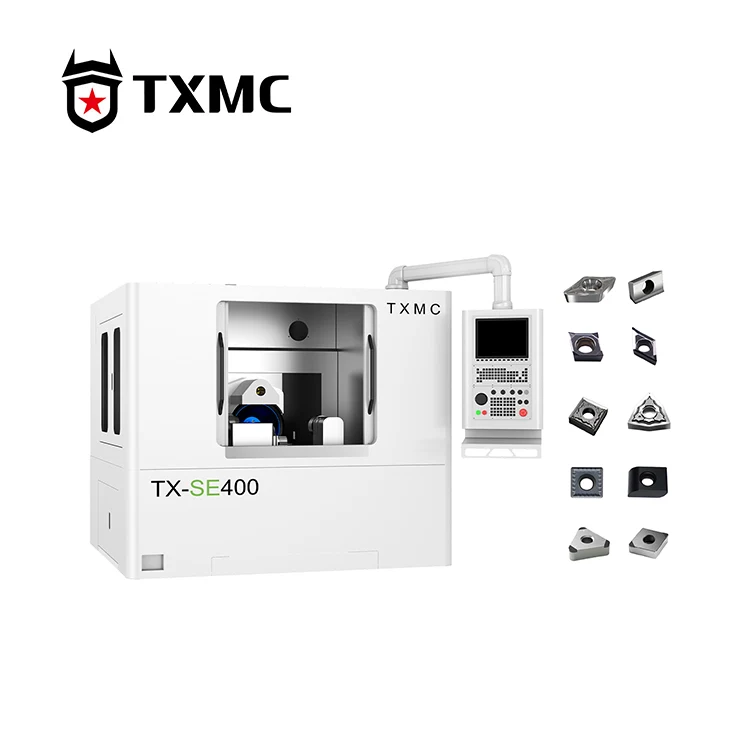

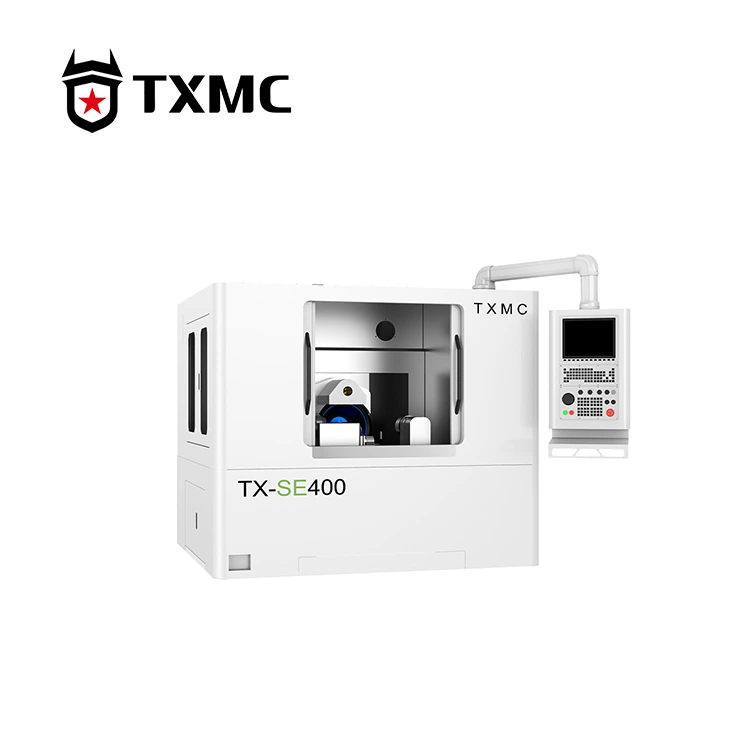

TXMC ব্র্যান্ড TX-SE400 CNC পেরিফেরাল ইনসার্ট গ্রাইন্ডিং মেশিন হল একটি বিশেষ মেশিন যা ইনডেক্সেবল সন্নিবেশের পেরিফেরাল প্রান্তগুলিকে নাকাল করার জন্য। এটি কেবলমাত্র সন্নিবেশের একক-পার্শ্বযুক্ত চ্যামফেরিং সক্ষম করে না বরং উদ্ভাবনীভাবে অ-মানক সন্নিবেশ গ্রাইন্ডিং ক্ষমতাও বিকাশ করে। জটিল বক্ররেখা এবং ইনভোল্যুট নাকাল করার জন্য, অঙ্কন আমদানি করে একটি একক ক্লিকে মেশিনিং সেটিংস সম্পূর্ণ করা যেতে পারে।

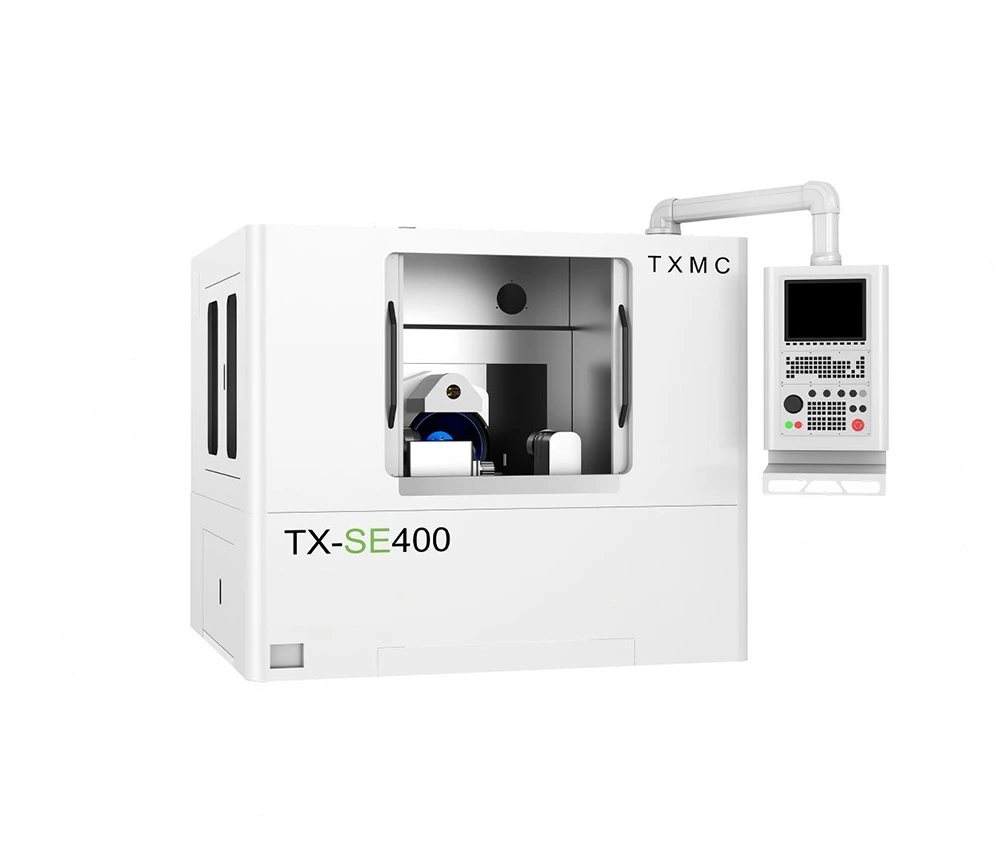

CNC Peripheral Inserts Grinding Machine

পণ্যের প্যারামিটার

সন্নিবেশের ন্যূনতম খোদাই করা বৃত্ত	2.8 মিমি	বি-অক্ষের সর্বাধিক ঘূর্ণন গতি	360°/সে
সন্নিবেশের সর্বাধিক সীমাবদ্ধ বৃত্ত	40 মিমি	বি-অক্ষ অবস্থান নির্ভুলতা	0.005°
নাকাল চাকা ব্যাস	400 মিমি	বি-অক্ষ পুনরাবৃত্তি অবস্থান নির্ভুলতা	0.002°
সর্বোচ্চ টাকু গতি	2000 r/মিনিট	সি-অক্ষ ঘূর্ণন পরিসীমা	-90°~ +28°
টাকু মোটর শক্তি	5.5KW	সি-অক্ষের সর্বাধিক ঘূর্ণন গতি	150°/সে
এক্স-অক্ষ যাত্রা	100 মিমি	সি-অক্ষ অবস্থান নির্ভুলতা	6 আর্ক সেকেন্ড
এক্স-অক্ষের সর্বোচ্চ চলমান গতি	10000 মিমি/মিনিট	সর্বোচ্চ ক্ল্যাম্পিং বেধ	25 মিমি
এক্স-অক্ষ অবস্থান নির্ভুলতা	0.002 মিমি	ক্ল্যাম্পিং চাপ	500~9000N
এক্স-অক্ষ পুনরাবৃত্তি অবস্থান নির্ভুলতা	0.001 মিমি	সংকুচিত বায়ু চাপ	0.6MPa
Y-অক্ষ জুমে	200 মিমি	অ্যাডজাস্টমেন্ট মোড	অনলাইন সমন্বয়
Y-অক্ষের সর্বোচ্চ চলমান গতি	10000 মিমি/মিনিট	মোট বৈদ্যুতিক শক্তি	30 KVA
Y-অক্ষ অবস্থান নির্ভুলতা	0.002 মিমি	মেশিনের ওজন	4000 কেজি
Y-অক্ষ পুনরাবৃত্তি অবস্থান নির্ভুলতা	0.001 মিমি	মাত্রা	230x195x195 সেমি

CNC Peripheral Inserts Grinding Machine

আরও জানুন

CNC পেরিফেরাল ইনসার্ট গ্রাইন্ডিং মেশিনের একটি অত্যন্ত উপকারী কনফিগারেশন রয়েছে। X এবং Y অক্ষগুলি Akribis রৈখিক মোটরগুলির সাথে HIWIN উচ্চ-নির্ভুলতা রোলার গাইড ব্যবহার করে, B-অক্ষ একটি পেটেন্ট নির্মাণ সহ একটি DD ডাইরেক্ট-ড্রাইভ মোটর ব্যবহার করে, এবং C-অক্ষ একটি টাইম-গ্রিড অ্যাঙ্গেল এনকোডার সহ একটি ওয়ার্ম গিয়ার রোটারি টেবিল ব্যবহার করে একটি পুনরাবৃত্তিযোগ্য accuracy accuracy অর্জন করতে। মোট নকশা সর্বনিম্ন শব্দ, কম টর্ক ওঠানামা, অত্যন্ত উচ্চ কঠোরতা, এবং দীর্ঘমেয়াদী রক্ষণাবেক্ষণ-মুক্ত অপারেশন প্রদান করে। 5.5KW সিঙ্ক্রোনাস হাই-টর্ক ইলেকট্রিক স্পিন্ডেল ক্রমাগত টর্ক ব্যবস্থাপনা নিযুক্ত করে, যা উচ্চতর দৃঢ়তা, কম্পন প্রতিরোধ ক্ষমতা এবং দীর্ঘায়ু প্রদান করে, যার ফলে কাটিং শক্তি বৃদ্ধি পায় এবং শান্ত অপারেশন হয়। এটি একটি KEYENCE প্রোব দিয়ে সজ্জিত, যা এটিকে সন্নিবেশের বাইরের পরিধির মাত্রা সঠিকভাবে পরিমাপ করতে এবং কেন্দ্রটিকে ম্যাক্রো-ক্ষতিপূরণ করতে দেয়, খোদাই করা বৃত্ত এবং ক্লিয়ারেন্স কোণের মাত্রায় সামঞ্জস্যতা নিশ্চিত করে৷
